型号：

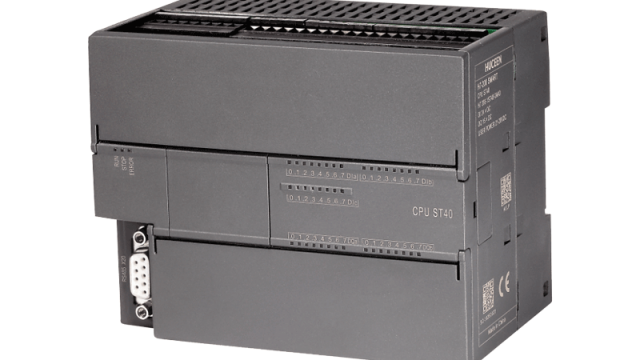

CPU ST40s
订货号：
H7 288-1ST40-0BA0
产品特点：
24输入/16输出，晶体管输出
技术参数：
|
型号 |
ST40s |
|
订货号 |
H7288-1ST40-0BA0 |
|
产品描述 |
单机型CPUST40s,晶体管 |
|
常规规范 |
|
|
尺寸W×H×D |
125×100×81mm |
|
重量（g） |
420 |
|
功耗 |
18W |
|
可用电流（SM总线） |
1400mA |
|
可用电流（24VDC） |
300mA |
|
CPU规范 |
|
|
程序存储器(kb) |
24 |
|
数据存储器(kb) |
16 |
|
保持性存储器（kb) |
10 |
|
数据保存 |
永久 |
|
本体集成I/O |
|
|
数字量 |
24输入/16输出 |
|
模拟量 |
- |
|
最大本地I/O-数字量 |
256位输入（I）/256位输出（Q） |
|
最大本地I/O-模拟量 |
56个字的输入（AI)56个字的输出（AO) |
|
最大I/O模块扩展数 |
最多6个扩展 |
|
高速计数器（总） |
共6个 |
|
单相 |
单相：4个200KHz+2个30KHz |
|
正交相位 |
正交相位：2个100KHz+2个20KHz |
|
脉冲输出 |
- |
|
定时器 |
非保持性（TON,TOF):192个 |
|
保持性：64个 |
|
|
计数器总数 |
256个 |
|
位存储器（M） |
256位 |
|
时间中断 |
共2个，T32和T96分辨率为1ms |
|
边沿中断 |
4个上升沿和4个下降沿 |
|
时钟 |
通常为7天，25°C时最少为6天 |
|
存储卡 |
- |
|
信号扩展板 |
- |
|
性能规范 |
|
|
布尔运算时间 |
0.35uS/指令 |
|
字传送时间 |
1.2uS/指令 |
|
浮点运算时间 |
1.7uS/指令 |
|
通信规范 |
|
|
通讯接口 |
以太网：1 |
|
串行端口：1（RS485） |
|
|
以太附加串行端口：0 |
|
|
HMI设备 |
以太网：5个连接 |
|
串行端口：4个连接 |
|
|
编程设备 |
1.2-115.2Kbps |
|
CPU（PUT/GET） |
不支持 |
|
隔离 |
以太网：变压器隔离，1500VDC |
|
RS485：无 |
|
|
电缆类型 |
以太网：CAT5e屏蔽电缆RS485：PROFIBUS网络电缆 |
|
电源规范 |
|
|
电压范围 |
20.4-28.8VDC |
|
输入电流（仅包括CPU) |
24VAC时190mA（无300mA的传感器电源输出）24VAC时470mA（带300mA的传感器电源输出） |
|
输入电流（包括CPU和所有扩展附件) |
24VAC时680Ma |
|
冲击电流 |
28.8VDC时11.7A |
|
传感器电压 |
20.4-28.8VDC |
|
隔离 |
|
|
电源输入与逻辑 |
无隔离 |
|
传感器与逻辑 |
未隔离 |
|
输入规范 |
|
|
输入点数 |
24 |
|
输入类型 |
漏型/源型（IEC1类漏型，除IO.0到IO.3)） |
|
最大持续允许电压 |
30VDC |
|
浪涌电压（最大） |
35VDC，0.5S |
|
逻辑1信号(最小） |
IO.0到IO.3：8mA时4VDC其他输入：2.5mA时15VDC |
|
逻辑0信号(最大） |
IO.0到IO.3：1mA时4VDC其他输入：1mA时5VDC |
|
光电隔离（现场侧与逻辑侧） |
500VAC，1分钟 |
|
隔离组 |
1 |
|
滤波时间 |
每个通道可单独选择（点IO.0到I1.5):0.2，0.4，0.8,1.6，3.2，6.4和12.8us;0.2,0.4,0.8,1.6,3.2,6.4和12.8ms每个通道可单独选择（I1.6及更大的点）：0,6.4,12.8ms |
|
输出规范 |
|
|
输出点数 |
16 |
|
输出类型 |
固态MOSFET（源型） |
|
电压范围 |
20.4-28.8VDC |
|
浪涌电流（最大） |
8A最长持续100ms |
|
每点额定电流（最大） |
0.5A |
|
切换频率（最大） |
|
|
接通延时（Qa.0-Qa.3) |
断开到接通最长1.0us；接通到断开最长3.0us |
|
断开延时（Qa.4-Qa.7) |
断开到接通最长50us；接通到断开最长200us |
|
光电隔离（现场侧与逻辑侧） |
500VAC，1分钟 |
|
触点寿命 |
|
|
无负载 |
- |
|
额定负载 |
- |
